화학 추진 필터
임무 수행에 필수적인 추진 시스템을 오염으로부터 보호하십시오.

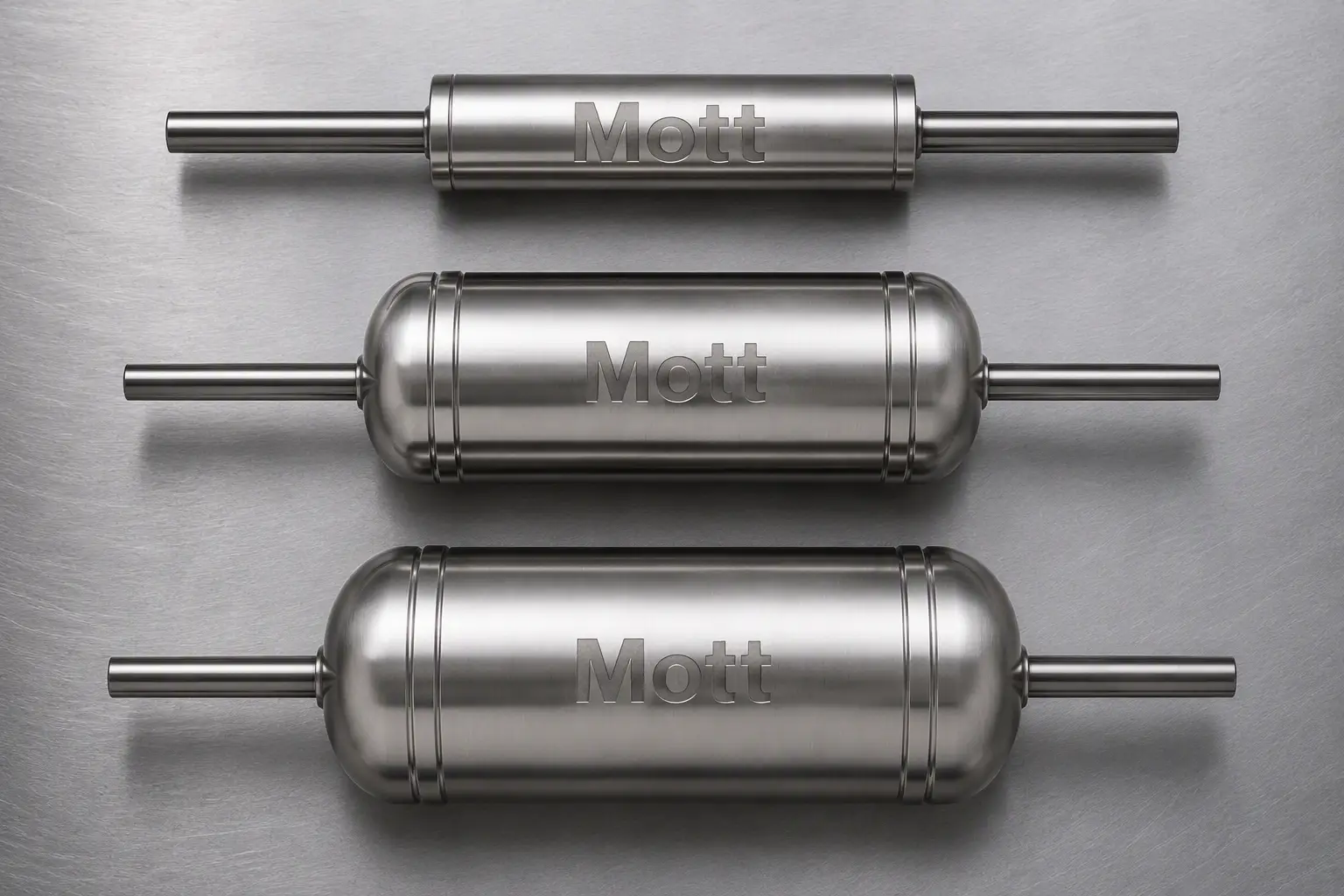

모트 케미컬 추진 필터는 높은 유량과 낮은 압력 강하를 유지하면서 발사체 및 우주선 추진 시스템을 미립자 오염으로부터 보호하도록 설계되었습니다. 다공성 금속 및 메쉬 구조로 제공되는 이 필터는 가장 까다로운 추진 환경에서 터보펌프, 공급 라인, 밸브, 조절기, 점화 시스템 및 인젝터 요소를 보호하는 데 도움을 줍니다.
극한의 추진 환경을 위해 설계되었습니다.
사용 가능한 화학 추진 필터 구성
| 스펙 | 능력 |
|---|---|
| 여과 기술 | 다공성 금속 및 메쉬 |
| 여과 등급 | 1~1,000μm |
| 압력 범위 | 진공에서 10,000psig 이상 |
| 작동 온도 | -238°F ~ 700°F 이상 (-150°C ~ 371°C 이상) |
| 흘러가는 방향 | 단방향 또는 양방향 |
| 압력 강하 | 높은 유량과 낮은 압력 손실에 최적화됨 |
| 건설 | 완전 용접 금속 구조 |
| 청결성 | 재사용 및 역세척 가능 옵션 제공 |
| 소스 | 316L 스테인리스강, 티타늄, 인코넬, 니켈, 모넬, 하스텔로이 |
| 제조 | AS9100 인증 미국 생산 |
| 종단 연결 | 용접 가능한 튜브 스터브, AN 피팅, VCR 연결부 및 기타 항공우주 표준 피팅을 사용할 수 있습니다. |
재료 및 호환성
| 재질/호환성 | 핵심 장점 |
|---|---|
| 스테인리스 강 |
|
| 티타늄 |
|
| 인코넬 |
|
| 유체 호환성 |
|
`
사용 가능한 전기 추진 필터 구성
| 부품 번호 | 미디어 그레이드 | 다공성 물질 | 하드웨어 재료 | 최대 외경(인치) | 내압력(psi) | 온도 범위(°F) |
|---|---|---|---|---|---|---|
| 6100100 | 10 μm | 티타늄 2등급 | 티타늄 5등급 | 2.00 | 600 | 50까지 800 |
| 6100200 | 2 μm | 316L 스테인레스 스틸 | 316L 스테인레스 스틸 | 0.75 | 750 | 321까지 1,472 |
| 6100300 | 10 μm | 316L 스테인레스 스틸 | 304L 스테인레스 스틸 | 0.75 | 7,500 | 321까지 1,500 |
| 6100400 | 10 μm | 티타늄 2등급 | 티타늄 5등급 | 1.25 | 477 | 50까지 800 |
| 6100500 | 10 μm | 티타늄 2등급 | 티타늄 5등급 | 1.25 | 477 | 50까지 800 |
| 6100600 | 1 μm | 티타늄 2등급 | 티타늄 5등급 | 2.00 | 1,300 | 50까지 800 |
어플리케이션
발사체 추진
추진 시스템을 미립자 오염으로부터 보호하는 동시에 고유량 작동을 지원합니다.
1단 및 2단 추진
발사 과정 전반에 걸쳐 엔진에 추진제를 안정적으로 공급하는 것을 지원합니다.
하이드라진 추진기
정밀 우주선 추진 시스템의 오염 제어를 제공합니다.
GHe 밸브 작동 시스템
구동 하드웨어 및 제어 부품을 입자 침입으로부터 보호합니다.
터보펌프, 공급 라인 및 인젝터
극한의 열적, 기계적, 환경적 조건을 견딜 수 있도록 설계되었습니다.
여과기 기술
다공성 금속 필터
미세 입자 여과 및 정밀한 유량 제어가 요구되는 경우 , 모트(Mott) 다공성 금속 필터는 매우 균일한 기공 구조를 제공하여 오염 물질이 터보펌프, 밸브 및 인젝터 요소에 도달하는 것을 방지합니다. 견고한 소결 구조로 제작된 이 필터는 발사 및 비행 중 발생하는 극한의 압력, 진동 및 열 순환을 견딜 수 있습니다.
고유량 메쉬 필터
모트 메쉬 필터는 추진 시스템에 경량의 고유량 보호 기능을 제공합니다. 극저온 및 고유량 환경 에 맞게 설계된 이 필터는 압력 손실을 최소화 하면서 이물질(FOD) 로부터 중요 부품을 보호합니다. 메쉬 디자인은 특수한 추진 시스템 구조 와 공간 제약이 있는 설치 환경 에 맞춰 맞춤 제작할 수 있습니다.
키 엔지니어링 장점
- 미세 입자 오염 제어
- 낮은 압력 강하를 동반한 고유량 여과
- 극한의 압력, 진동 및 열 부하를 견뎌냅니다.
- 극저온 및 고온 환경과 호환 가능
- 다양한 항공우주 등급 소재로 제공됩니다.
- 맞춤형 형상 및 용도별 설계
- AS9100 인증을 받은 미국 시설에서 제조되었습니다.
Made in the USA
이 제품은 항공우주 및 방위 산업의 핵심 임무 수행에 필요한 애플리케이션을 지원하기 위해 코네티컷주 파밍턴에 위치한 Mott의 AS9100 인증 시설에서 제조되었습니다.
맞춤형 화학 추진 시스템 여과 솔루션이 필요하십니까?
발사체용 고유량 메쉬 필터가 필요하든 우주선 추진 시스템용 정밀 다공성 금속 필터가 필요하든, Mott 엔지니어는 고객의 유량 요구 사항, 작동 환경 및 오염 제어 목표에 최적화된 여과 솔루션을 개발할 수 있습니다.
